自动加矾系统典型配置

       本自动加矾系统采取西门子PLCS7-200smart、施耐德的变频器、米顿罗的计量泵、哈希的浊度分析仪、电动阀门为主要的设备的闭环系统，是自来水厂的一个子系统，并且在中央控制室可以集中控制，分站自动控制，现场手动控制。

       加矾自动系统分为配矾和加矾系统，此系统具有真实可靠、先进、经济、易于维护等特点。保证了自动加矾系统具有良好的运行效果。

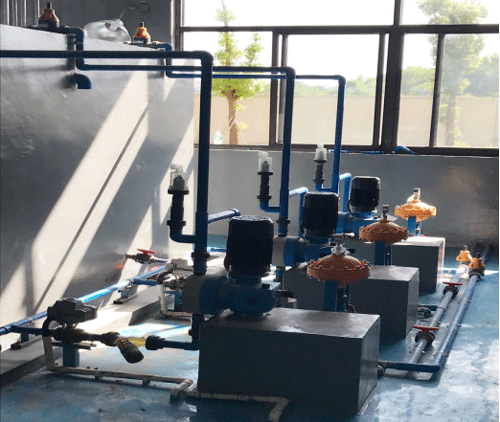

加矾系统自动化系统组成设备

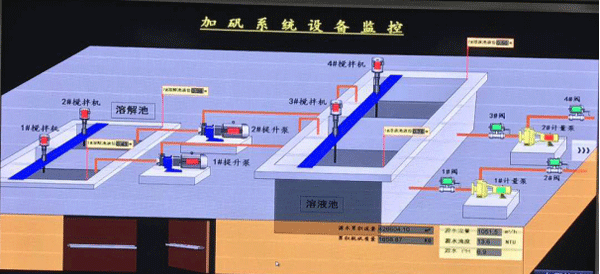

        以上所有的设备和仪表全部采集到现场，以采用西门子PLCS7-200smart的现场控制单元中去，实现配矾的自动化控制以及对厂区加矾系统的自动化控制，并且通过走工业以太网的方式，在中央控制室里可以操作和记录数据。

加矾系统的流程

       配矾过程：配矾分为手动配矾和自动配矾；

       手动配矾：操作人员根据水厂的生产报表和使用的矾量来计算出所需要加的原液的流量，在现场电器按钮箱上操作液下泵，达到所需要的加矾量的时候停止液下泵，然后再打开对应的配矾池的进水阀门，达到所需要的液位高度的时候再关闭。
